Анализатор фазового шума PSA26

Анализаторы фазовых шумов

Бренд:RSH Tech

Госреестр СИ – проходит испытания

Частотный диапазон от 100 кГц до 26 ГГц

Измерение фазового шума в непрерывном и импульсном режимах

Анализ импульсных сигналов и внутриимпульсной модуляции

Анализ спектра

Анализ переходных процессов

Отправить запрос

Анализатор фазового шума PSA26 предназначены для измерения фазовых и амплитудных шумов источников непрерывных и импульсно-модулированных СВЧ колебаний.

Для увеличения чувствительности прибор PSA26 оснащён встроенным алгоритмом кросскорреляции с использованием второго канала приемника. Фазовый шум: -151дБн/Гц на 1 ГГц ВЧ (отстройка 10 кГц, 100000 корреляций);

Также прибор работает в режиме анализа спектра со следящим генератором.

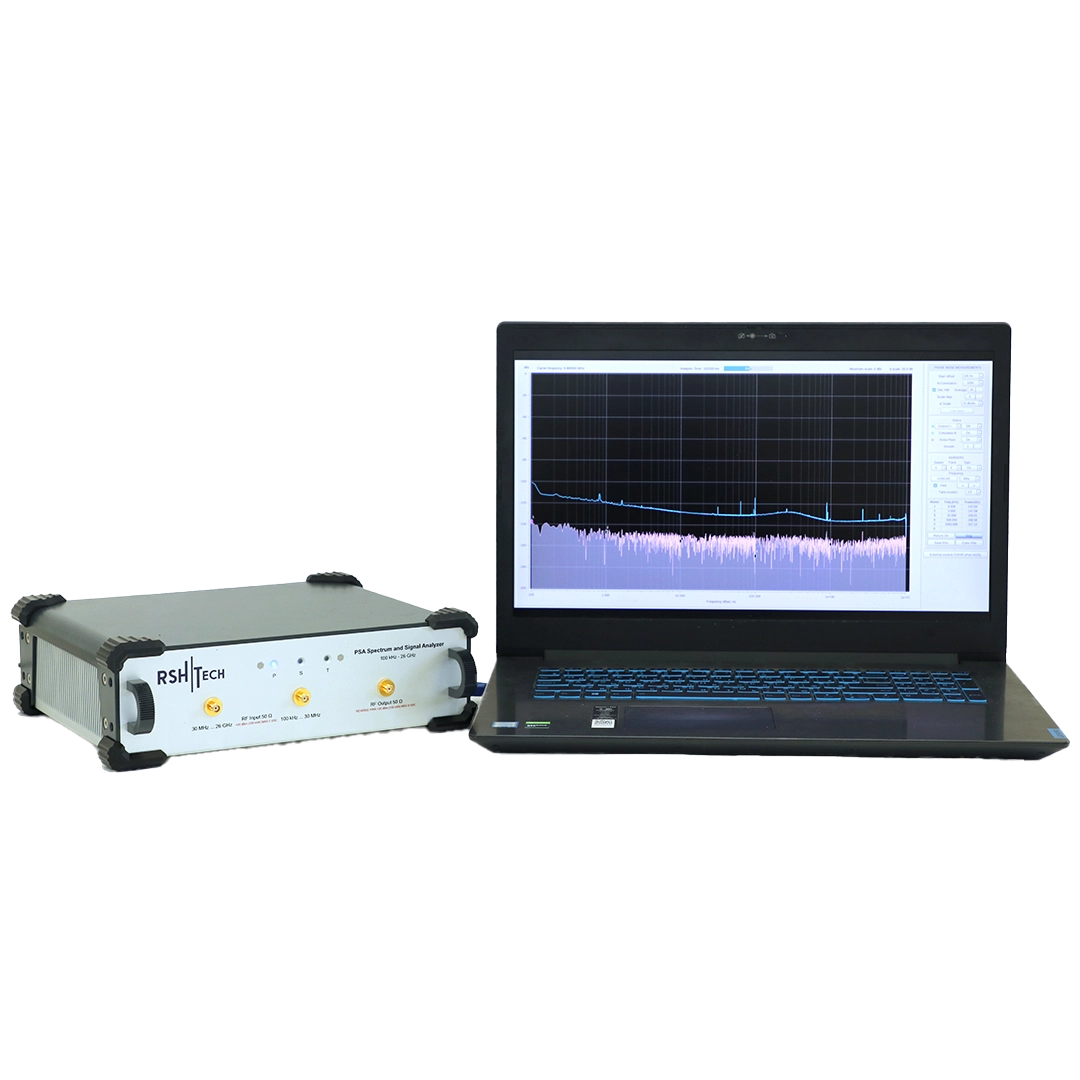

Конструктивно анализаторы фазового шума PSA26 выполнены в виде настольного моноблока. Управление прибором осуществляется с с помощью внешнего ПЭВМ по интерфейсу USB 3.0.

• Рабочий диапазон частот от 100 кГц до 26 ГГц
• Встроенный следящий генератор, 0,1 МГц … 26 ГГц
• Измерение фазового шума, –151 дБн/Гц при отстройке 10 кГц для сигнала с частотой 1 ГГц при 100000 корреляций
• Кросс-корреляционный алгоритм с числом корреляций от 1 до 100 000
• Полоса анализа 20 МГц в каждом канале
• Скорость сканирования до 15 ГГц/с
• Запись и воспроизведение сигнала с шириной полосы 20 МГц через SSD (и 1 МГц через HDD)
• Встроенный 10-разрядный частотомер
• Встроенная защита входов и выходов от электростатического разряда (ЭСР, ESD)
