Искусство спектрального анализа – СК4-МАХ6

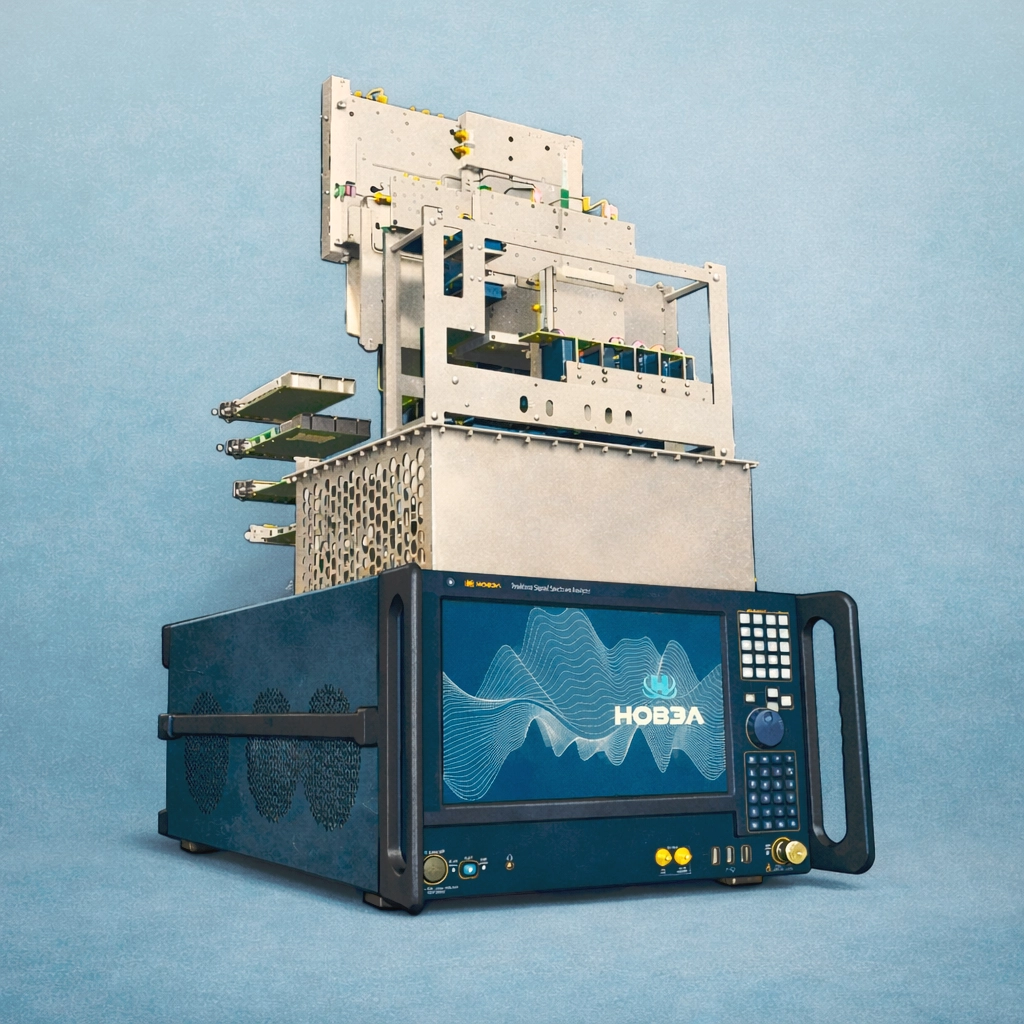

   АО «Производственная компания «Новэл» представляет серийно выпускаемый анализатор сигналов и спектра реального времени высшего измерительного класса СК4-МАХ6. Прибор внесён в Госреестр средств измерений под номером 85014-22. Анализаторы СК4-МАХ6 по совокупности метрологических и технических характеристик сопоставимы с лучшими образцами иностранного производства и имеют сходный с ними интуитивно понятный сенсорный интерфейс.

Ключевые характеристики:

• широкий диапазон частот от 1 Гц до 26,5/40 ГГц;
• доступна ширина полосы анализа в режиме реального времени 25/40/85/160 МГц (в стадии разработки 320/510/1200 МГц);
• опции измерения коэффициента шума, фазовых шумов, модулей S11 и S21с использованием следящего генератора, нелинейных параметров четырёхполюсников (в стадии разработки);
• встроенный диплексер для обеспечения возможности работы с внешними смесителями (опция DPLX);
• выходы ПЧ2/ПЧ3 180/50 МГц (опции IF2RP/IF3RP);
• OBW, CP, ACP автоматизированные измерения;
• опция аналоговой демодуляции (АМ/ЧМ/ФМ);
• опция векторной цифровой демодуляции (в стадии разработки);
• запись отсчётов АЦП на извлекаемый SSD;
• запись данных во внешнюю систему;
• хранения данных.

     В базовом исполнении, а также с применением специализированных программных опций, анализатор позволяет проводить настройку и регулировку задающих генераторов, формирователей радиосигналов, усилителей, смесителей, конвертеров, пассивных устройств. Кроме этого, поддержка коммуникационного стандарта LXI позволяет использовать анализатор в составе автоматизированных измерительных комплексов посредством подключения к беспроводным, кабельным или оптическим сетям Ethernet. Система и синтаксис команд совместимы с решениями ведущих мировых производителей, реализована также возможность эмуляции перечня команд конкретных приборов. Предусмотрена возможность монтажа анализатора в 19-дюймовую стойку (типоразмер прибора 6U).

   Анализатор является превосходным решением для разработчиков и производителей современных и перспективных средств радиосвязи, радиолокации, радионавигации, для отладки и измерения характеристик блоков модулей.
