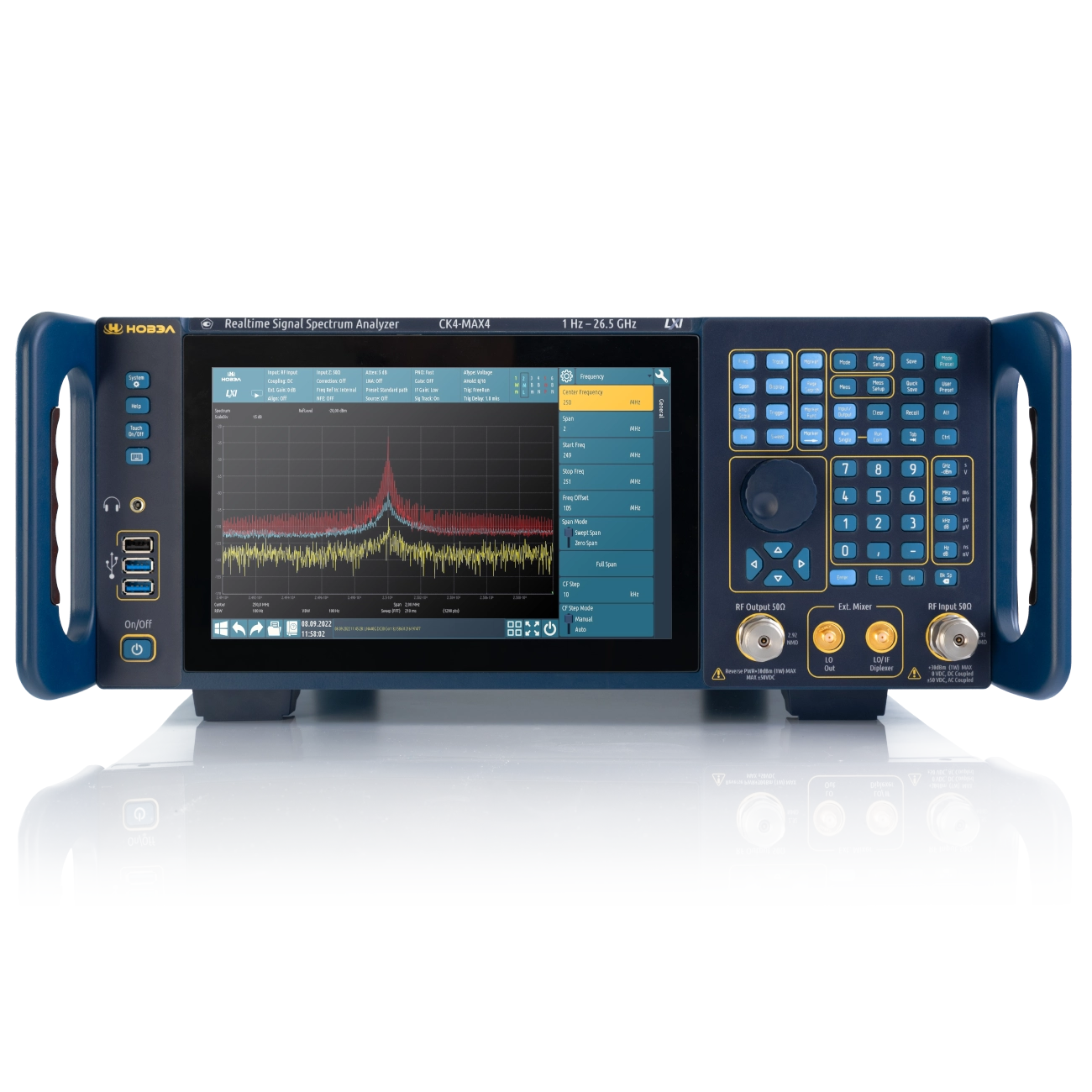

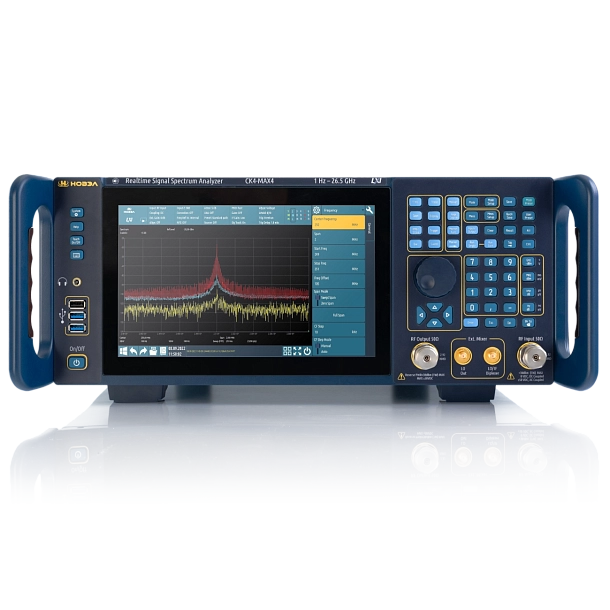

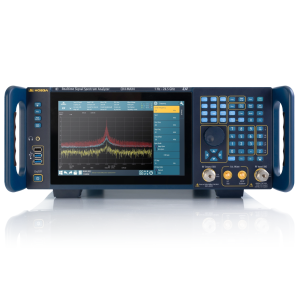

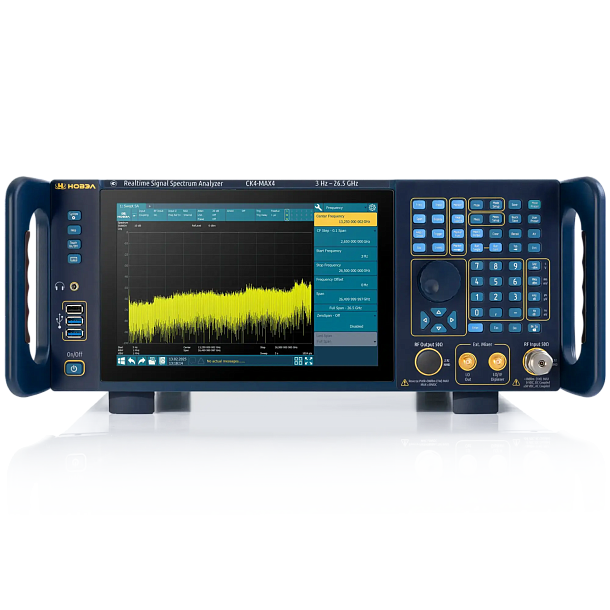

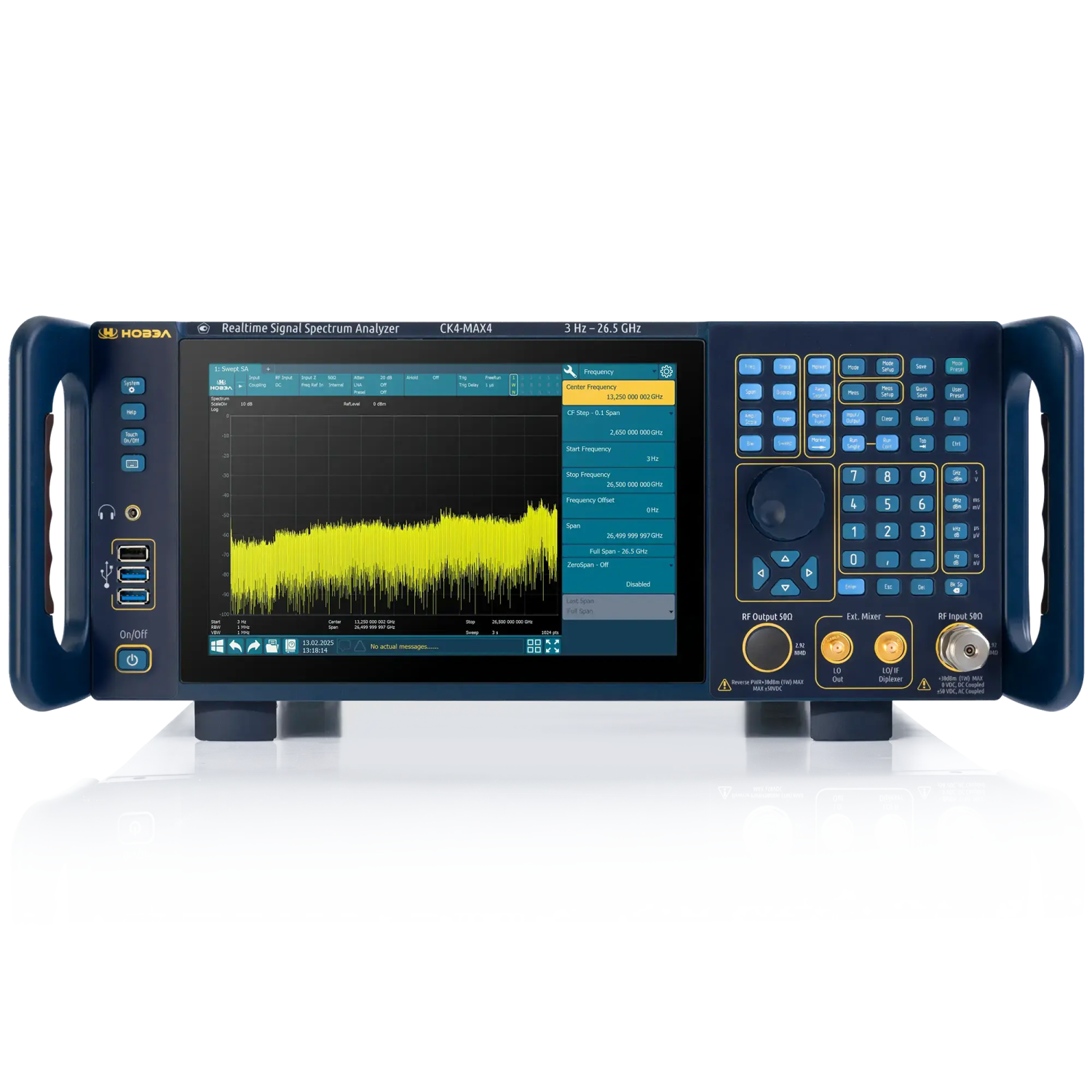

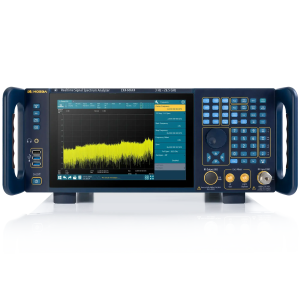

Применение
СК4-МАХ4 является превосходным решением для разработчиков и производителей современных и перспективных средств радиосвязи, радиолокации, радионавигации. Как с использованием базового функционала, так и с применением специализированных опций анализатор спектра позволяет проводить настройку и регулировку задающих генераторов, формирователей радиосигналов, усилителей, смесителей, конвертеров, пассивных устройств.
Кроме этого, поддержка коммуникационного стандарта LXI позволяет использовать анализатор в составе автоматизированных измерительных комплексов и предусматривает подключение к беспроводным, кабельным или оптическим сетям Ethernet. Система и синтаксис команд унифицированы с решениями ведущих мировых производителей.
Опционал
Анализатор сигналов и спектра СК4-МАХ4 имеет возможность активации встроенного предусилителя для повышения чувствительности (опция LNA), а наличие переключателя режима АС/DC измерительного входа (опция ACC) позволяет обеспечить безотказность прибора при подаче ВЧ-сигнала с наличием постоянной составляющей напряжения вплоть до 50 В. Предусмотрена возможность монтажа анализатора в 19-дюймовую стойку (типоразмер прибора 4U).
| Диапазон рабочих частот |
от 3 Гц до 26,5 ГГц (для БЮЛИ.411168.017) |
| от 3 Гц до 13,6 ГГц (для БЮЛИ.411168.017-01) |
| от 3 Гц до 8,4 ГГц (для БЮЛИ.411168.017-02) |
| Погрешность частоты внутреннего ОГ |
± 5×10-8 |
| Уровень собственных шумов |
на 1 ГГц: минус 155 дБмВт/Гц без МАХ4-А2 |
| на 1 ГГц: минус 168 дБмВт/Гц с МАХ4-А2 |
| Фазовый шум |
не хуже -124 дБн/Гц на частоте 1 ГГц, при отстройке 10 кГц |
| не хуже -121 дБн/Гц на частоте 100 МГц, при отстройке 1 кГц |
| Максимальный уровень измеряемой мощности |
30 дБмВт |
| Погрешности измерения уровней мощности |
±1 дБ (от 100 МГц до 10 ГГц) |
| Погрешности измерений мощности на опорной частоте 100 МГц |
±0,14 дБ (при изменении ослабления входного аттенюатора от 0 до 20 дБ) |
| ±0,2 дБ (при изменении ослабления входного аттенюатора от 20 до 70 дБ) |
| Неравномерность АЧХ относительно опорной частоты 100 МГц |
±0,4 дБ (от 80 МГц до 3,6 ГГц) |
| Уровень интермодуляционных искажений третьего порядка |
минус 83 дБн |
| Уровень подавления каналов приёма комбинационных частот |
87 дБ (от 100 МГц до 3,6 ГГц) |

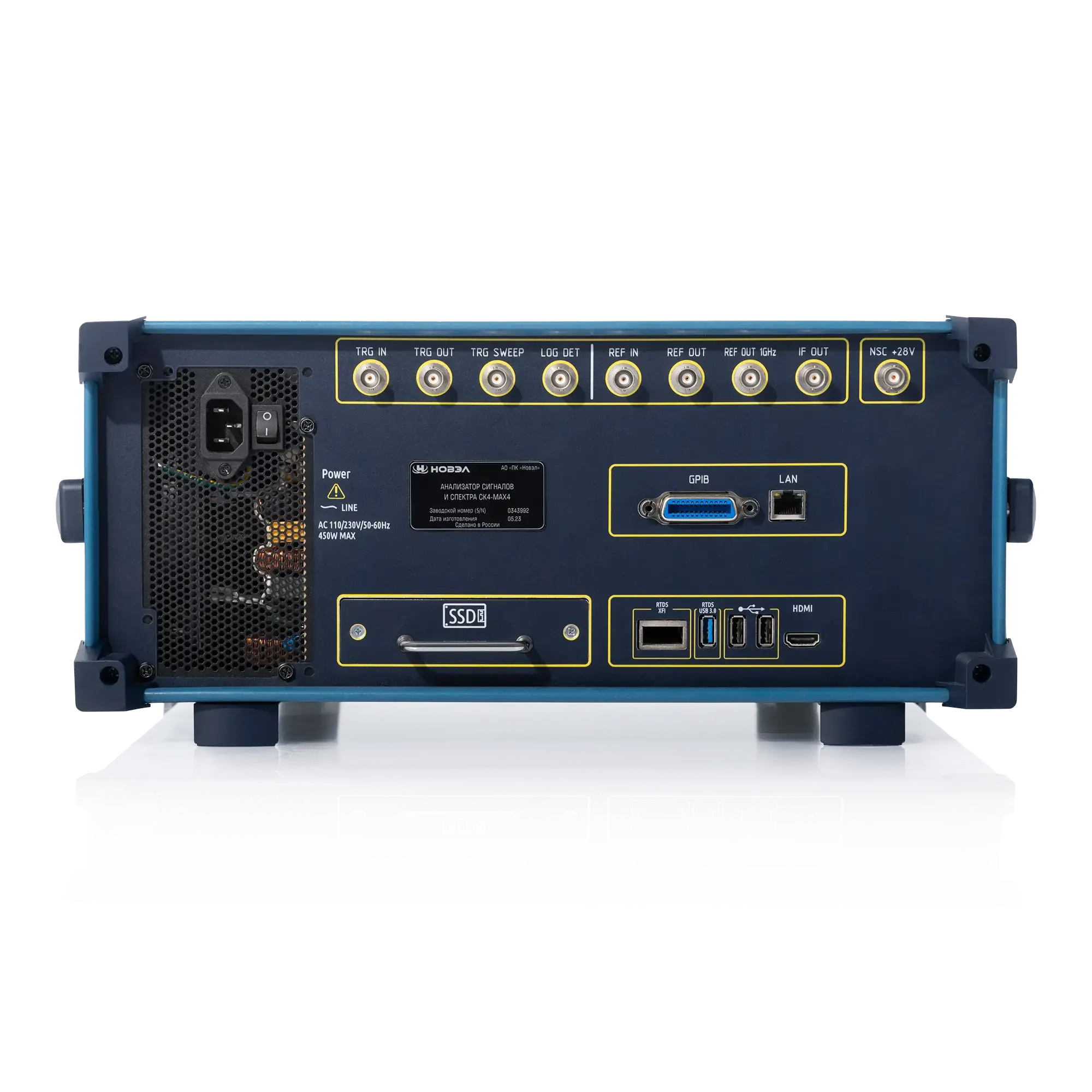

| Интерфейс управления |
LAN, GPIB (опция в разработке) |
| Диапазон рабочих температур |
+5 ...+40 °С |
| Габаритные размеры (В x Ш x Г) |
не более 199x472x664 мм |
| Средняя наработка на отказ |
25000 ч |
| Средний срок службы |
8 лет |
| Обозначение |
Описание |
| MAX4-A1 |
Встроенный отключаемый разделительный конденсатор на входе анализатора, позволяющий защитить его входные цепи от постоянного напряжения |
| MAX4-A2 |
Встроенный отключаемый предусилитель для улучшения чувствительности анализаторов |
| MAX4-A3 |
Входной аттенюатор с шагом ослабления 5 дБ |
| MAX4-B40 |
Максимальная ширина полосы анализа сигналов в режиме реального времени 40 МГц |
| MAX4-P7 |
Опция демодуляции сигналов с аналоговыми видами модуляции |
| MAX4-P30 |
Опция измерения модуля коэффициента шума устройств |
| MAX4-P40 |
Опция измерения спектральной плотности мощности фазового шума источников сигнала |
| В процессе разработки: |
| MAX4-A4 |
Следящий генератор. Опция измерения модуля коэффициента передачи устройств |
| MAX4-A5 |
Встроенный диплексер для возможности работы с внешними смесителями |
| MAX4-A6 |
Удаленное управление по IEEE-488 |
| MAX4-A7 |
Возможность передачи отсчетов измеряемых сигналов по каналу USB 3.0 для записи на внешнее хранилище данных |
| MAX4-A8 |
Извлекаемый жесткий диск для записи отсчетов измеряемых сигналов емкостью 2 ТБ |
| MAX4-B80 |
Максимальная ширина полосы анализа сигналов в режиме реального времени 80 МГц |
| MAX4-B120 |
Максимальная ширина полосы анализа сигналов в режиме реального времени 120 МГц |
| MAX4-B160 |
Максимальная ширина полосы анализа сигналов в режиме реального времени 160 МГц |
| MAX4-P10 |
Опция для работы в режиме реального времени |
| MAX4-P20 |
Опция измерения параметров импульсных сигналов |
| MAX4-P54 |
Опция измерительного приемника для оценки ЭМС |
