Анализатор сигналов и спектра СК4-МАХ6

Анализаторы сигналов и спектра
Бренд:НОВЭЛ

Отправить запрос
  • Описание
  • Характеристики
  • Документация
  • Загрузка ПО
  • Статьи

Описание

Анализаторы сигналов и спектра СК4-МАХ6

 Госреестр СИ  №85014-22

Ключевые особенности:

• Широкий диапазон частот от 1 Гц до 26,5/40 ГГц

• Чувствительность на 1ГГц -155 дБмВт/Гц без LNA, -168 дБмВт/Гц с LNA

• Фазовый шум -124дБн на 1 ГГц отс.10 кГц

• Доступна ширина полосы анализа в режиме реального времени 25/40/85/160 МГц (в стадии разработки 320/510/1200 МГц)

• Стандартные функции автоматизированных измерений OBW, CP, ACP

• Опция аналоговой демодуляции (АМ/ЧМ/ФМ)

• Встроенный диплексер для обеспечения возможности работы с внешними смесителями (опция DPLX)

• Выходы ПЧ2/ПЧ3 с шириной полосы 180/50 МГц (опции IF2RP/IF3RP)

• Запись отсчётов АЦП на извлекаемый SSD (опция SSD1 или SSD2)

• Запись данных во внешнюю СХД (систему хранения данных)

• Опции измерения коэффициента шума, фазовых шумов, модулей S11 и S21 с использованием следящего генератора, нелинейных параметров четырёхполюсников (в стадии разработки)

• Опция векторной цифровой демодуляции (в стадии разработки)

• Возможность монтажа с 19” стойку

• Поддержка LXI

• Работа на базе Windows 10 или Astra Linux

Краткое описание

Анализатор является превосходным решением для разработчиков и производителей современных и перспективных средств радиосвязи, радиолокации, радионавигации, для отладки и измерения характеристик блоков модулей. Как с использованием базового функционала спектрального анализа, так и с применением специализированных опций, программное обеспечение анализатора позволяет проводить настройку и регулировку задающих генераторов и формирователей радиосигналов, усилителей, смесителей, конвертеров, пассивных устройств. Анализатор сигналов и спектра СК4-МАХ6 имеет возможность активации встроенного предусилителя для повышения чувствительности (опция LNA), а наличие переключателя режима АС/DC измерительного входа (опция ACC) позволяет обеспечить безотказность прибора при подаче ВЧ-сигнала с наличием постоянной составляющей напряжения вплоть до 50 В.

Кроме этого, поддержка коммуникационного стандарта LXI позволяет использовать анализатор в составе автоматизированных измерительных комплексов и предусматривает подключение к беспроводным, кабельным или оптическим сетям Ethernet. Система и синтаксис команд унифицированы с решениями ведущих мировых производителей, также реализована возможность эмуляции перечня команд конкретных приборов. Предусмотрена возможность монтажа анализатора в 19-дюймовую стойку (типоразмер прибора 6U). Доступны два варианта реализации прибора, на базе операционной системы Windows 10 или на базе Astra Linux.

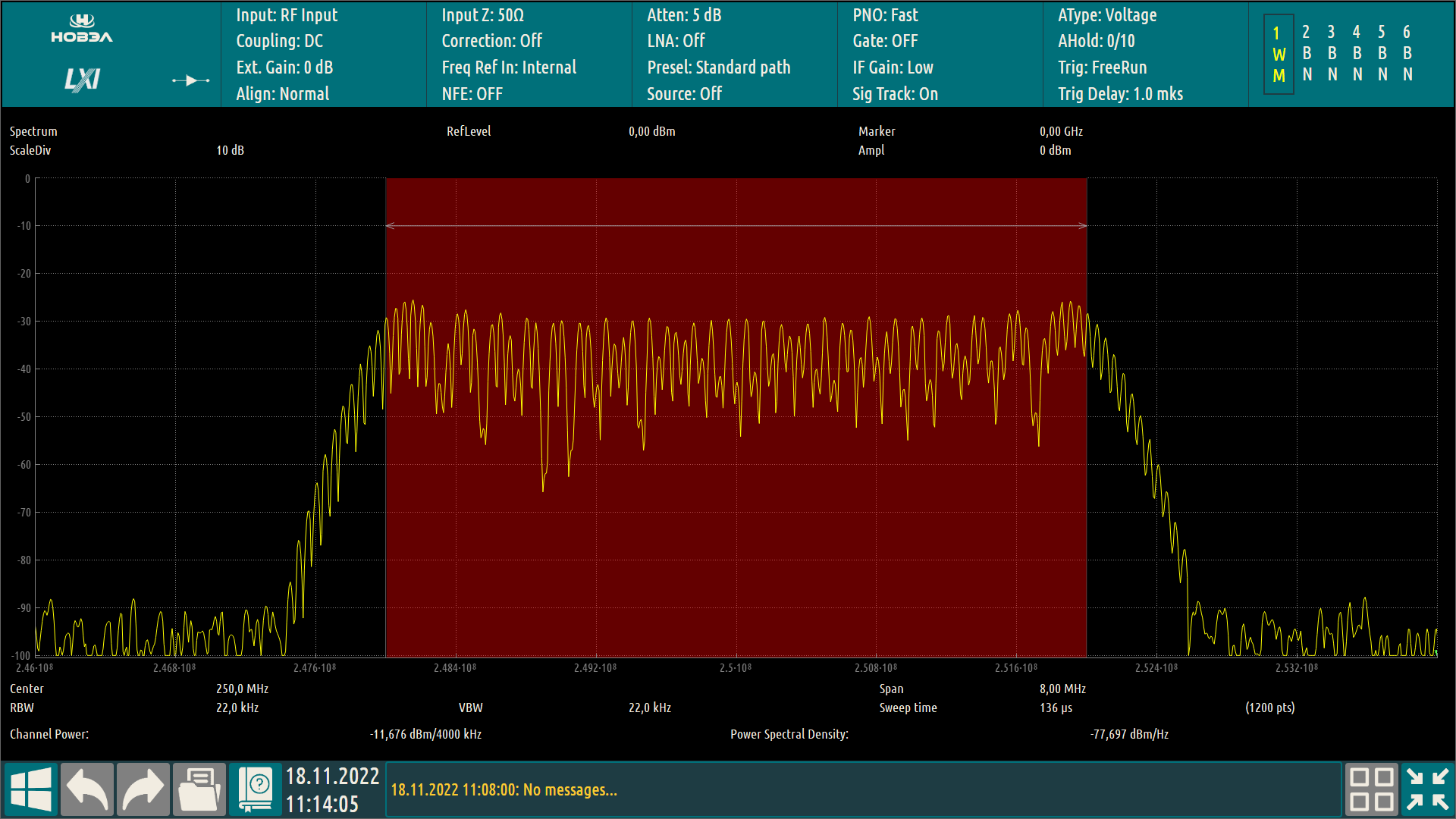

Измерение мощности в канале

При помощи этой функции можно выполнять избирательное измерение мощности сигнала с непрерывной модуляцией. Наличие других сигналов в полосе пропускания анализатора не будет оказывать влияния на результат измерения мощности в канале.

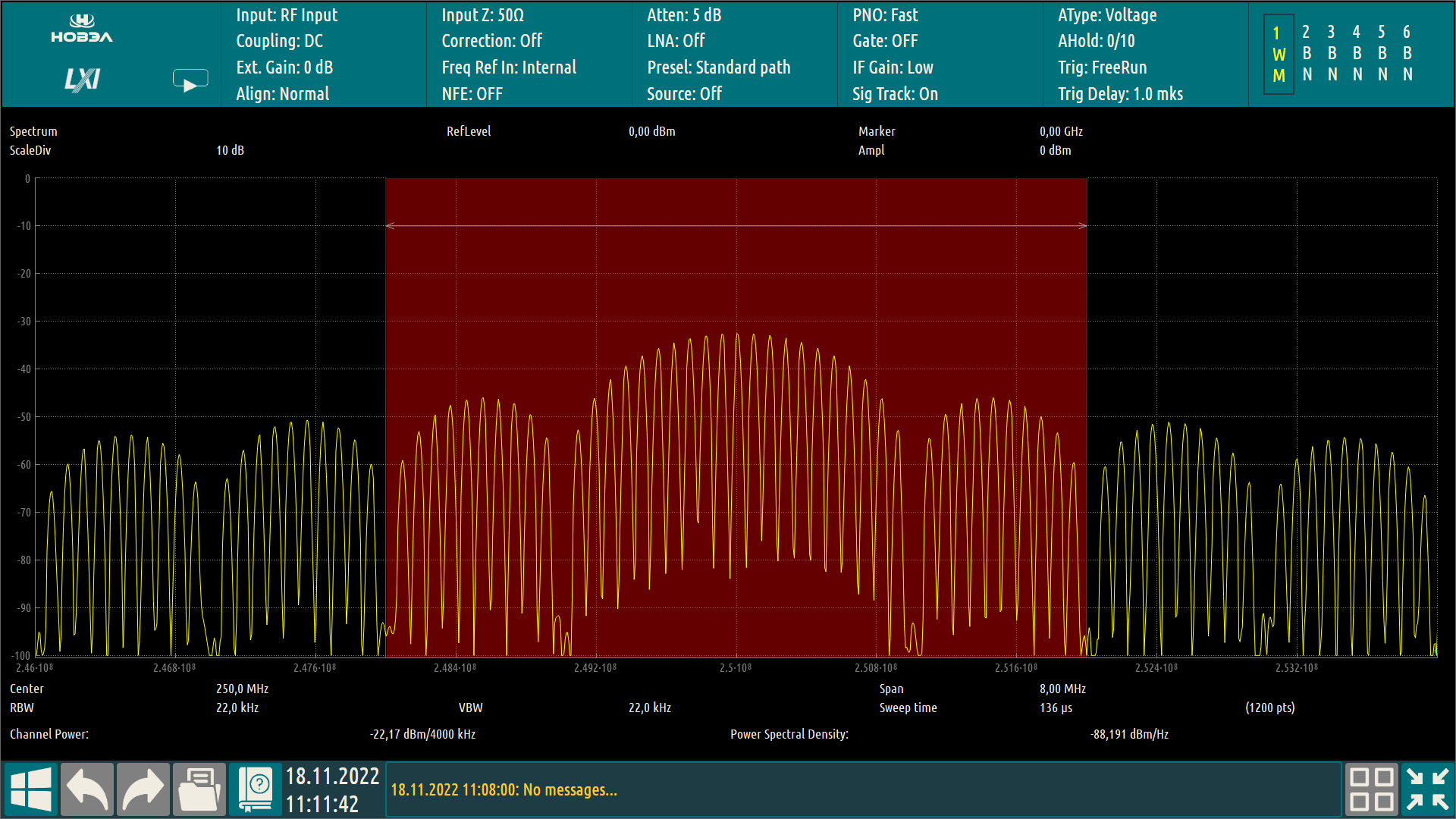

Измерение занимаемой полосы частот

Для обеспечения правильной работы сетей сотовой связи или сети передачи данных необходимо, чтобы все передатчики работали в предназначенной для них полосе частот.

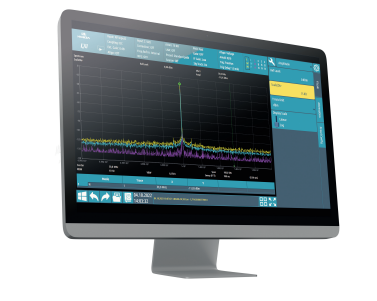

Возможности автоматизации и удаленного управления

Нередко современные измерительные задачи требуют возможности по автоматизации. Поэтому анализатором СК4-МАХ6 можно управлять удалённо, просто подключившись к прибору с внешнего ПК.


Поддерживаются различные методы дистанционного управления и сбора данных:

• Подключение прибора к локальной сети LAN

• Использование браузерного интерфейса LXI в локальной сети (в стадии разработки)

• Использование приложения Windows Remote Desktop в локальной сети

• Подключение ПК через интерфейс GPIB (в стадии разработки)

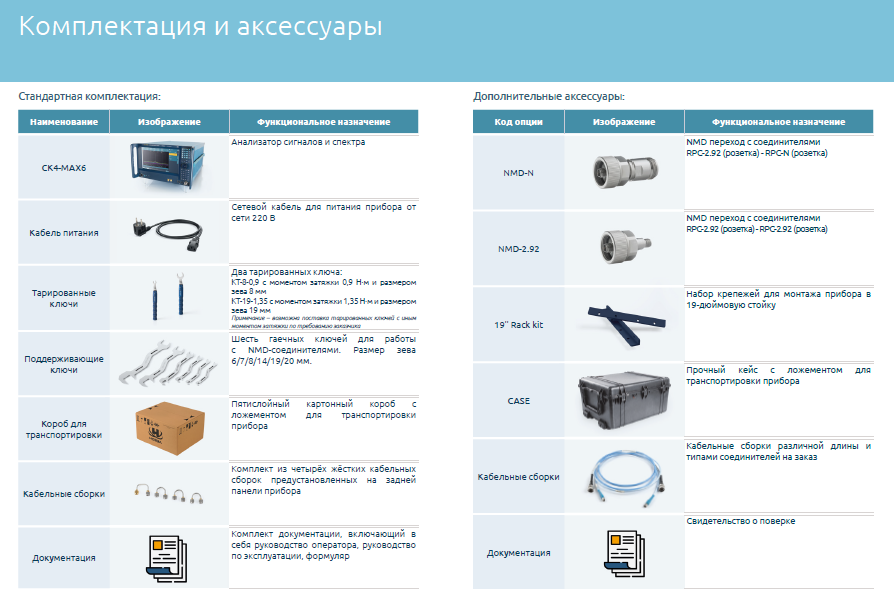

Доступные к заказу опции:

LNA

А-П*

Встроенный отключаемый предусилитель для улучшения чувствительности

ACC

А-П

Встроенный отключаемый разделительный конденсатор на входе, позволяющий защитить

входные цепи от постоянного напряжения

YIGNB/ YIGWB

А-П

Узкополосный/широкополосный ЖИГ-фильтр в составе преселектора

AT2

А-П

Входной электронный аттенюатор с шагом ослабления 2 дБ

IF2RP/IF3RP

А-П

Выход сигнала промежуточной частоты ПЧ2/ПЧ3 на заднюю панель

LOGVRP

А-П

Выход сигнала огибающей логарифмического детектора ПЧ3 на заднюю панель

B25/40/85/160/320/510/1200

А-П

Максимальная ширина полосы анализа сигналов в режиме реального времени

25/40/85/160/320/510/1200 МГц

S11

А-П

Опция измерения модуля коэффициента отражения устройств

S21

А-П

Опция измерения модуля коэффициента передачи устройств

NF

А-П

Опция измерения коэффициента шума устройств

P1

А-П

Опция измерения нелинейных параметров устройств

DPLX

А-П

Встроенный диплексер для обеспечения возможности работы с внешними смесителями

EMI

А-П

Опция измерительного приемника для оценки ЭМС

SSD256/512/1/2

А-П

Извлекаемый твердотельный накопитель для записи отсчетов измеряемых сигналов емкостью

256/512/1024/2048 ГБ

STRM

А-П

Возможность передачи отсчетов измеряемых сигналов по оптическому каналу для записи на

внешнее хранилище данных

PN

П**

Опция измерения спектральной плотности мощности фазового шума источников сигнала

ADEM

П

Опция демодуляции сигналов с аналоговыми видами модуляции

RTSA

П

Опция для работы в режиме реального времени






А-П* - аппаратно-программная

П** - программная
